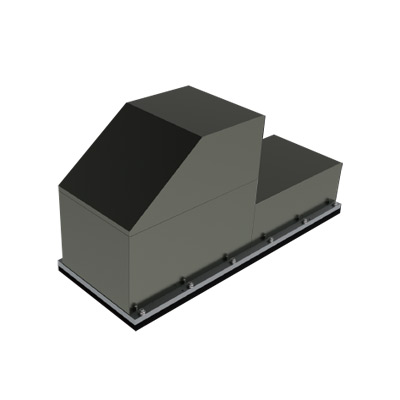

ULA シリーズ
ULA
シリーズ
特長
各種光学仕様に対してカスタマイズ可能
波長：365nm, 385nm, 405nm各種混合可能
プロキシミティ/コンタクトアライナーの光源と置き換え可能
各出力水銀ランプに対して、同等以上の照度を実現
圧倒的なランニングコストダウンを実現
構成例
| Model | ULA 1005-xxxx | ULA 4005-xxxx |
| 波長［nm］ Wavelength | h,i-line | h,i-line |
| 露光エリア［mm］ Exposure area | 200 Diameter | 260 Square |
| コリメーション角［degree］Collimation angle | 2.3 | 2.5 |
| デクリネーション角［degree］ Declination angle | ＜±1 | ＜±1 |
| 照度均一性 Illumination uniformity | <3% | <3% |
| i線 照度［mW/㎠］ Intensity of i-line | 40 | 60 |
| ユニットサイズ［mm］ Unit size | 400×905×460 | 600×1600×800 |
UV-LED光源VS 水銀ランプ ランニングコスト比較表
| 項目 | UV-LED光学系 | 水銀ランプ光学系（2kW） | 水銀ランプ光学系（4.3kW） |
| ランプ費用※1 | ¥0 | ¥2,400,000 | ¥4,000,000 |
| 電気料金※2 | ¥33,780 | ¥331,100 | ¥711,900 |
| CR維持費※3 | – | – | – |
| 年間合計 | ¥33,780 | ¥2,731,100 | ¥4,711,900 |
| 年間CO2排出量※4 | 813kg | 7,971kg | 17,138kg |
※1：［￥300,000（2kWランプ販売価格）］ x ［年間8回交換］ ＝ ￥2,400,000
：［￥500,000（4.3kWランプ販売価格）］ x ［年間8回交換］ ＝ ￥4,000,000
※2：［0.375kW（LED）］ x ［点灯時間96H/年］ x ［18.9円/日（平均電気料金単価）］ ≒ ￥680
：［0.2kW（チラー）］ x ［稼働時間24＊365H/年］ x ［18.9円/日（平均電気料金単価）］ ≒ ￥33,100
：［2kW（水銀ランプ）］ x ［点灯時間24＊365H/年］ x ［18.9円/日（平均電気料金単価）］ ≒ ￥331,100
：［4.3kW（水銀ランプ）］ x ［点灯時間24＊365H/年］ x ［18.9円/日（平均電気料金単価）］ ≒ ￥711,900
※3： 熱量の差により排気量が異なります。各社維持費にはコストの差異があります。
※4：［年間電気使用量］ x ［CO2排出係数 0.455（東京電力）］ ＝ kg
